1. Névleges nyomás (PN)
Névleges nyomáspillangószelepA egy referenciaérték, amely a csővezeték-rendszer elemeinek nyomásálló képességére vonatkozik. A csővezeték-elemek mechanikai szilárdságához viszonyított tervezési adott nyomásra utal.
A pillangószelep névleges nyomása a termék (a következők szelepek) nyomásállósági szilárdsága az alaphőmérsékleten. A különböző anyagoknak eltérő az alaphőmérsékletük és a nyomásállóságuk.
A névleges nyomást PN (MPa) jelöli. A PN betűk és számok kombinációja, amelyet a csővezeték-rendszer alkatrészeinek mechanikai tulajdonságaira és méretjellemzőire vonatkozó hivatkozásként használnak.
Ha a névleges nyomás 1,0 MPa, akkor PN10-ként kell rögzíteni. Öntöttvas és réz esetén a referencia hőmérséklet 120 °C; acél esetén 200 °C, ötvözött acél esetén pedig 250 °C.
2. Üzemi nyomás (Pt)
Üzemi nyomáspillangószelepA csővezeték-rendszer biztonságos üzemeltetése érdekében a csővezeték-szállítóközeg minden szintjének végső üzemi hőmérséklete alapján meghatározott maximális nyomásra utal. Egyszerűen fogalmazva, az üzemi nyomás az a maximális nyomás, amelyet a rendszer normál üzem közben elvisel.
3. Tervezési nyomás (Pe)
A pillangószelep tervezési nyomása a nyomásvezeték-rendszer által a szelep belső falára kifejtett maximális pillanatnyi nyomást jelenti. A tervezési nyomást a megfelelő tervezési hőmérséklettel együtt használják tervezési terhelési feltételként, és ennek értéke nem lehet alacsonyabb az üzemi nyomásnál. Általában a tervezési számítások során a rendszer által elviselhető legnagyobb nyomást választják tervezési nyomásként.
4. Próbanyomás (PS)

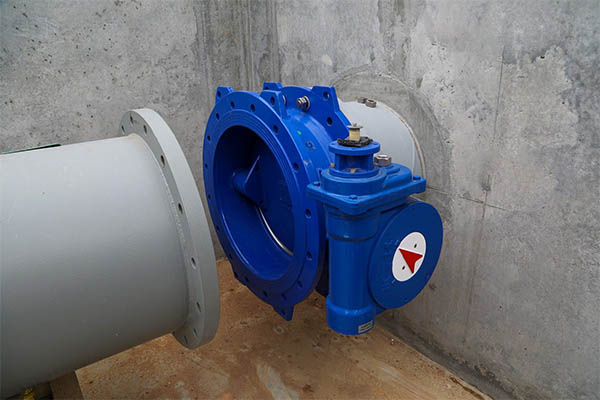

Beszerelt szelepek esetében a pillangószelep tesztnyomása azt a nyomást jelenti, amelyet a szelepnek el kell érnie a nyomásszilárdsági és légtömörségi vizsgálatok elvégzése során.
5. E négy definíció közötti kapcsolat
A névleges nyomás az alaphőmérsékleten mért nyomószilárdságra utal, de sok esetben alaphőmérsékleten nem működik. A hőmérséklet változásával a szelep nyomószilárdsága is változik.
Egy bizonyos névleges nyomású termék esetében az általa elviselhető üzemi nyomást a közeg üzemi hőmérséklete határozza meg.
Ugyanazon termék névleges nyomása és megengedett üzemi nyomása eltérő lesz különböző üzemi hőmérsékleteken. Biztonsági szempontból a tesztnyomásnak nagyobbnak kell lennie a névleges nyomásnál.
A mérnöki tudományokban a próbanyomás > névleges nyomás > tervezési nyomás > üzemi nyomás.
Mindenszelep, beleértvepillangószelepA ZFA szelepek tolózárait és visszacsapó szelepeit szállítás előtt nyomáspróbának kell alávetni, és a próbanyomásnak nagyobbnak vagy egyenlőnek kell lennie a vizsgálati szabványnál. A szelepház próbanyomása általában a névleges nyomás 1,5-szerese, a tömítésé pedig a névleges nyomás 1,1-szerese (a próba időtartama legalább 5 perc).
